Creality K1 のエクストルーダー交換
3D プリンタ Creality K1 は使い始めて既に 2 年程経つのですが、最近どうも調子が悪くなって......。

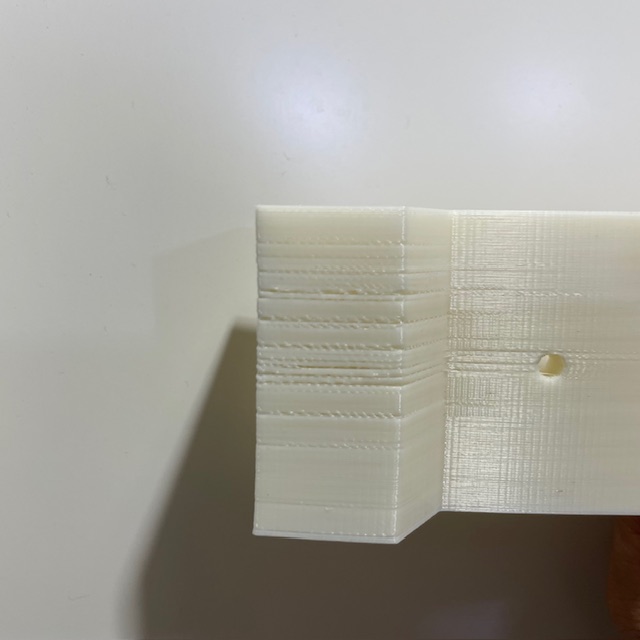

下の写真のように積層の途中で抜けっぽいものができるようになりました。供給されるフィラメント量が部分的に足りなくなっているように見えます。

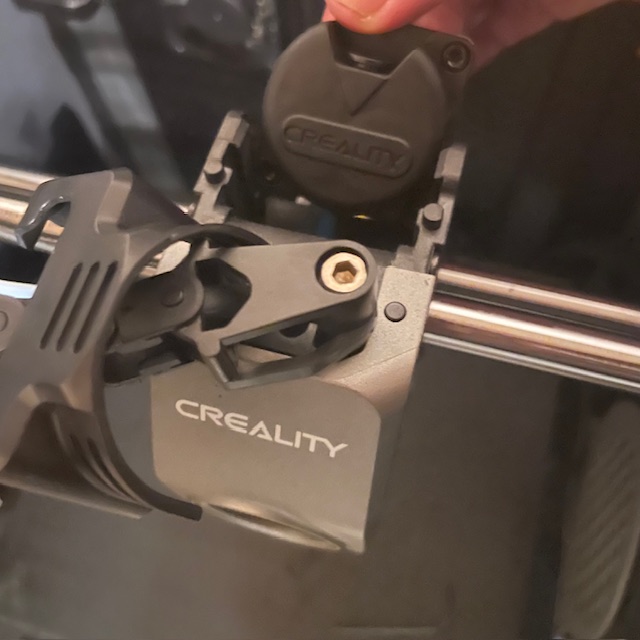

これはフィラメントとの相性かと思ってパラメータを試行錯誤したりしていたのだけど、そういう問題では無さそうでどうやらフィラメントを送り出すエクストルーダーでフィラメントがスリップしているのではないかという疑いが出てきました。プリントヘッドの後ろの方に付いているこれですね↓
調べて見ると K1 のエクストルーダーは既に設計変更されて幾つかのバージョンがあるらしい。という事で AliExpress や Amazon で保守部品として売られている K1 用のエクストルーダーを入手して交換しました。

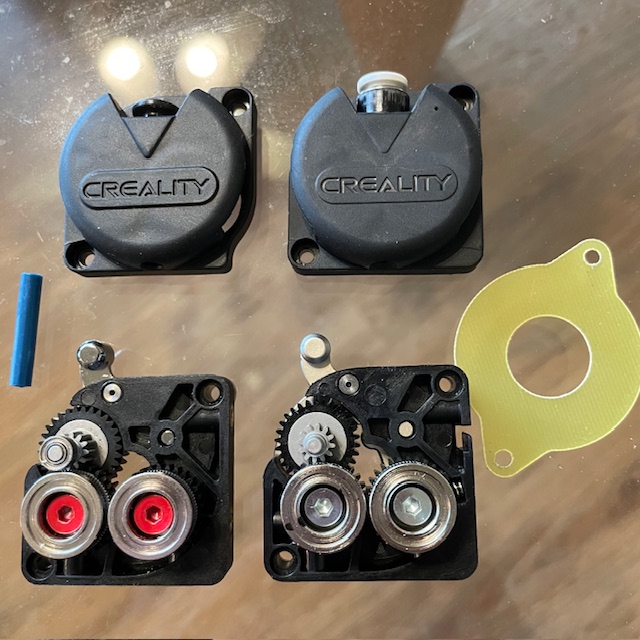

左の赤い部分があるのがオリジナルのエクストルーダーで右が新しいエクストルーダーです。フィラメントを挟み込むギア間の距離が微妙に狭くなっていてテンションを維持するためのスプリングらしきものが追加されています。古い方はフィラメントをロックするレバーの金属部分が艶ありのクロームメッキぽい仕上げなのに対し、新しい方はマットになっていておそらく基本的な材質も変更されている模様です。レバー操作に必要な力も新しいものの方がかなり重くなっています。
また黄色いシートは古い方には無かったのだけどモーターとの間に挟み込むインシュレーターが追加されたようです。
交換自体はそんなに難しいものではないのだけど、1 つ注意点があって、左に映っている青いチューブはエクストルーダーとヒーターの間を繋ぐパーツなのですが、新しいエクストルーダーそのままではこれが使えません。多分最近の機種ではここが金属製になって必要なサイズが変わったようです。チューブの代替品は付属していないので古いチューブを使うならエクストルーダーのフロントシェル(写真の上の部品)はせっかくの新しいものではなく古いものを使って組み合わせる必要があります。ここにも PTFE 簡単に接続/切り離しをする機構にスプリングが追加される改良がほどこされているのだけど残念。

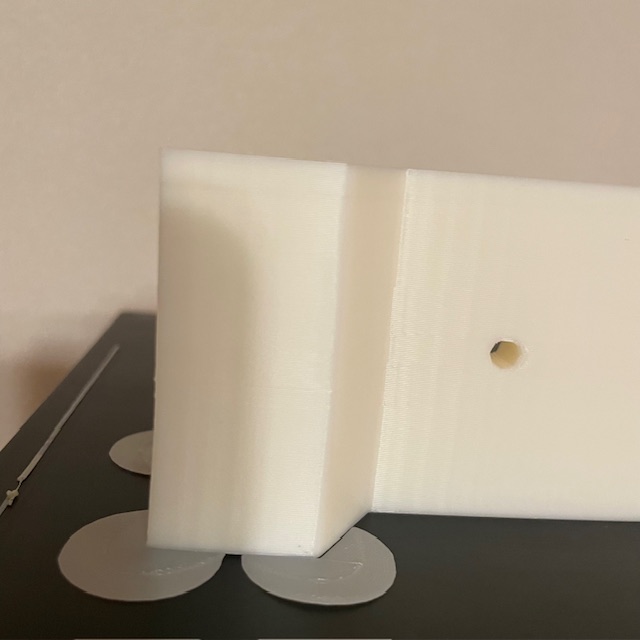

という事で交換後に出力したものがこれ。正常に戻ったかな。妙な積層の抜けが無くなりました。
事例を探してみると多くはないけど稀にはあるという感じです。以前は正常に出力できていたパラメータでおかしくなったのならまずはエクストルーダーを疑うという必要がありそうです。
K1 の初期バージョンでエクストルーダーのレバーが艶ありクロームのものだったら同じ症状を抱えているかも知れません。
